Cum funcționează încălzitoarele cu tub radiant? Un ghid tehnic complet pentru cumpărători

Un încălzitor cu tub radiant este un sistem de încălzire cu infraroșu pe gaz care produce căldură prin arderea combustibilului în interiorul unui tub metalic închis și radiant energie termică directă către obiectele, oamenii și potelele de sub acesta. Spre deosebire de un încălzitor cu aer forțat, care încălzește întregul volum de aer al unei clădiri, un încălzitor cu tub radiant emite unde infraroșii care se deplasează în linii drepte până ajung la o suprafață solidă. Podeaua, mașinile și ocupanții absorb acele radiații și eliberează căldura înapoi în mediul înconjurător. Pentru inginerii de fabrică și managerii de instalații, rezultatul practic este un răspuns mai rapid de confort, un consum mai mic de combustibil și temperaturi mai consistente la nivelul podelei în clădirile industriale mari.

Cum un încălzitor cu tub radiant transformă combustibilul în căldură

Secvența completă de funcționare a unui încălzitor cu tub radiant poate fi redusă la patru etape clar definite.

1. Arzătorul amestecă gazul natural sau propanul cu o cantitate controlată de aer de ardere și aprinde amestecul.
2. Flacăra și gazele fierbinți de ardere se deplasează printr-un tub lung de oțel sau alte rezistente la căldură, încălzind treptat peretele tubului din interior.
3. Suprafața exterioară a tubului atinge temperaturi de aproximativ 800°F până la 1000°F și începe să elibereze radiații infraroșii.
4. Energia infraroșie se mișcă prin aer fără a-l încălzi, lovește podeaua și echipamentele și încălzește direct acele suprafețe.

Aceasta etapă finală este caracteristica definitorie a încălzirii radiante. Un încălzitor cu convecție depinde de aerul cald care se ridică spre acoperiș, stratificându-se în straturi și lăsând zone reci în apropierea docului de încărcare sau a bancului de lucru. Tuburile radiante ocolesc această problemă, furnizând energie direct în zona ocupată. Aerul este încălzit numai după ce poateaua și echipamentele emit căldură stocată. Acest lucru permite setarea termostatului cu câteva grade mai jos pentru același confort perceput, motiv pentru care multe instalații raportează economii de combustibil de 25 până la 40% în comparație cu sistemele de aer forțat.

Economiile prezentate mai sus sunt intervale tipice raportate în instalațiile industriale, mai degrabă decât valorile garantate. Rezultatul real depinde de înălțimea tavanului, de condițiile de curent, de nivelul de izolare și de câte sunt deschise ușile de încărcare. Clădirile cu tavane înalte și volum mari de aer răspund cel mai bine la încălzirea radiantă, deoarece nu este nevoie să încălziți aerul care se va acumula pur și simplu lângă acoperiș. Facilitățile cu deschideri frecvente ale ușilor beneficiază, de asemenea, deoarece energia radiantă restabilește căldura la nivelul podelei rapid după ce aerul a primit intrarea în grabă. Un sistem de aer forțat ar petrece mult mai mult timp reîncălzirea întregului volum de aer interior după fiecare ciclu de ușă. Aceste caracteristici de operare fac ca abordarea radiantă să fie deosebit de atractivă în mediile de logistică și producție în care scurgerile de aer și înălțimea clădirilor funcționează împotriva încălzirii convenționale. Pentru instalații care au nevoie, de asemenea, de căldură de proces sau de componente ale cuptorului, aceeași tehnologie de altele rezistente la căldură găsită în tuburile radiante este utilizată în echipamentele aferente, motiv pentru care mulți cumpărători încep cu un ghid detaliat pentru fundamentele tubului radiant înainte de a le scrie specificațiile.

Componentele cheie ale unui încălzitor cu tub radiant

Un sistem tipic de încălzire cu tub radiant este construit dintr-un număr mic de componente robuste. Înțelegerea problemei ajutate la specificarea unității potrivite și la diagnosticarea mai târziu.

Arzător și sistem de control

Arzătorul este inima sistemului. Atrage aerul primar, îl amestecă cu gaz natural sau propan într-un raport controlat și aprinde amestecul din interiorul tubului arzătorului. Sistemul de control include o supapă de gaz, un modul de aprindere, un senzor de flacără și un termostat sau o interfață de management al clădirii. Arzatoarele pot functiona intr-o singura treapta, in doua trepte sau modulator. Arzatoarele cu doua trepte si modulante imbunatateste eficient prin reducerea consumului de combustibil atunci cand spatiul nu are nevoie de putere maxima.

Cadă radiantă și reflector

Tubul radiant în sine este fabricat din oțel rezistent la căldură sau oțel inoxidabil aliat înalt, cu geometrie dreaptă, în forma de U sau în forma de W. Gazele de ardere călătoresc prin tub și ridică temperatura suprafeței până la punctul în care începe emisia infraroșu. Un reflector din aluminiu lustruit este poziționat deasupra tubului pentru a redirecționa radiația în sus către podeaua de desubt, concentrând căldura acolo unde oamenii lucrează efectiv. De asemenea, reflectorul protejează structura acoperișului de expunere excesivă la căldură radiantă.

Sistem de evacuare și vid

După ce gazele de ardere trec prin tubul radiant, ele conțin încă căldură utilizabilă și trebuie să fie ventilate în siguranță. Într-un proiect cu vid sau presiune negativă, un ventilator cu tiraj indus trage produse de ardere prin tub și sistem de evacuare. Într-un proiect cu presiune pozitivă, presiunea arzătorului împinge gazele prin tub. Sistemele de tragere sunt mai frecvente deoarece elimină orice șansă de scurgere a gazelor de ardere în spațiul ocupat printr-o îmbinare deteriorată.

Metalurgia tubului radiant este un factor major în viața sistemului. Tuburile care funcționează peste 900 °F experimentează oxidare treptată și obală termică, astfel încât celelalte sunt rezistente la căldură turnată și oțelurile înalt aliate turnate centrifug sunt preferate pentru utilizarea mai lungă. Tuburile radiante sunt folosite și în cuptoarele industriale și liniile de tratament termic, unde separă atmosfera de ardere a atmosferei procesului și asigură distribuția uniformă a căldurii. Producătorii de dispozitive de tratare termică și de componente ale cuptorului aplică aceleași cunoștințe despre materiale atunci când produc tuburi radiante și multe dintre acestea. opțiuni de produse cu tub radiant sunt disponibile în grad de altele potrivite pentru utilizare continuă.

Configurații tubului radiant și puterea termică

Forma tubului radiant determină cât de multă suprafață de eliberare a căldurii se potrivește într-un spațiu dat de tavan. Trei configurații standard domină piață și fiecare are un echilibru diferit de cost, producție și acoperire.

An Tub radiant în forma de I este cel mai simplu aspect, în esență o țeavă dreaptă care este montată orizontal la un unghi ușor. Se potrivește atelierelor mai mici și golfurilor mai înguste unde este suficientă o zonă de încălzire compactă. Dispunerea mențiunilor drepte de presiune scăzută și lungimea tubului scurtă, astfel încât ventilatorul arzătorului lucrează mai mult. Deoarece puterea termică este mai mică, o unitate în forma de eu este, de asemenea, cea mai economică opțiune pentru o singură zonă de încălzire.

Producător de tuburi radiante în formă de I cu ridicată, company exportatoare Jiangsu Huaye Technology Co., Ltd este un producător de tub radiant în formă de I din China și o companie exportatoare de tuburi radiante în formă de I, personalizat și... Vizualizare produs →

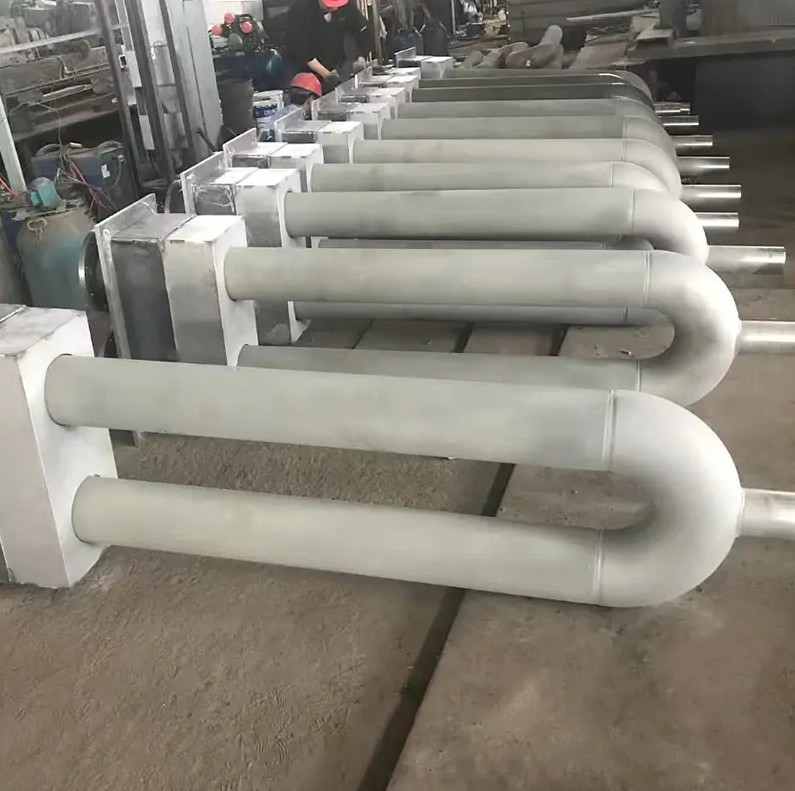

A Tub radiant în forma de U dublează suprafața de eliberare a căldurii în aproximativ aceeași amprentă orizontală. Cotul de retur de la un capăt trimite gazele de ardere înapoi printr-un al doilea picior, ceea ce înseamnă că lungimea tavanului acoperită de încălzitor este aproximativ aceeași cu lungimea sa fizică a tubului. Această configurație este utilizată pe scară largă în depozitele de dimensiuni medii, atelierele de reparații și celulele de producție. Suprafața suplimentară crește puterea totală, cât și eficiența radiantă în comparație cu un tub drept de lungime totală similară.

Producător de tuburi radiante în formă de U, company exportatoare Jiangsu Huaye Technology Co., Ltd este un producător de tub radiant în formă de U din China și o companie exportatoare de tuburi radiante în formă de U, personalizat și... Vizualizare produs →

A Tub radiant în forma de W este cea mai mare opțiune de producție. Oferă patru treceri paralele ale suprafeței tubului pentru un arzător care este poziționat la un capăt. Acest design este selectat pentru suprafețe mari deschise de podea, cum ar fi hangare de aviație, centru de distribuție și hale mari de fabricație. Deși furnizează cea mai mare căldură, configurația W are nevoie, de asemenea, de spațiu liber mai mare și distanță mai atentă între suport pentru a face față expansiunii.

Producător de tuburi radiante de tip W cu ridicată, company exportatoare Jiangsu Huaye Technology Co., Ltd este un producător de tub radiant de tip W din China și o companie exportatoare de tuburi radiante de tip W, avem personalizate și întregi... Vizualizare produs →

Valorile de ieșire de mai sus sunt indicative pentru încălzitoare cu tub radiant cu gaz obișnuit, mai degrabă decât limitate absolute. Evaluările reale depind de capacitatea arzătorului, diametrul tubului și grosimea aliajului peretelui tubului. Tuburile mai lungi măresc suprafața totală, dar cresc și căderea de presiune a gazului de ardere, astfel încât arzătorul trebuie să fie potrivit cu geometria tubului. Alegerea unei configurații prea mare pentru spațiul duce la cicluri scurte și la un confort scăzut, în timp ce o unitate subdimensionată va funcționa și va consuma mai mult combustibil decât este necesar. Un sistem corespunzator asigura o radiatie constanta fara curentii de aer sau zgomotul asociat cu incalzirea cu aer cu viteza mare.

Distribuție radiantă a căldurii și profil de confort

Modul în care căldură este distribuită pe plan poatelei este unul dintre cele mai puternice argumente pentru încălzirea cu tub radiant. Deoarece energia infraroșu călător până când intra în contact cu o suprafață, poateaua în sine devine un radiator de temperatură scăzută care eliberează căldură înapoi în sus. Acest lucru produce un profil de temperatură foarte diferit de cel al unui sistem de aer cald.

Temperatura suprafeței de-a lungul unui tub radiant nu este uniformă. Aproape de capătul arzătorului, metalul se ridică rapid la temperatura de vârf, deoarece flacăra și gazele de ardere sunt cele mai fierbinți în acel punct. Deplasându-se spre capătul de evacuare, gazele cedează căldura peretelui tubului, astfel încât temperatura suprafeței scade treptat. Un tub bine proiectat menține o diferență de temperatură de cel mult 20 până la 25 la sută între capătul arzătorului și capătul coșului de fum. Chiar și așa, temperatura medie de-a lungul întregului tub determină cât de multă energie infraroșu este livrată spațiului.

Creșterea și scăderea lină a curbei de temperatură contează atât pentru confort, cât și pentru durata de viață a echipamentului. Dacă tubul atinge vârfuri prea ascuțite și apoi scade rapid, podeaua direct sub capătul arzătorului primește mult mai multă radiație decât restul golfului, creând puncte fierbinți și zone reci. Un profil mai uniform înseamnă că reflectorul poate distribui radiația mai uniform pe suprafața podelei ocupate. Alegerea materialului influențează, de asemenea, curba, deoarece tuburile din aliaj înalt cu conductivitate termică bună răspândesc căldura pe lungimea lor mai uniform decât tuburile din oțel de calitate scăzută. Acesta este unul dintre motivele pentru care cumpărătorii industriali specifică tuburi certificate din aliaj de temperatură înaltă pentru o durată lungă de viață și o producție constantă.

Încălzitor cu tub radiant vs. Unitate de încălzire în spații mari

Managerii de unități compară adesea încălzitoarele cu tub radiant cu încălzitoarele convenționale atunci când planifică o modernizare a încălzirii. Ambele sisteme au utilizări valide, dar fizica livrării căldurii le face potrivite pentru condiții foarte diferite. Cea mai rapidă modalitate de a încadra decizia este să te uiți la distribuția temperaturii pe care o creează fiecare sistem într-o clădire înaltă.

Comparația radar de mai sus punctează ambele abordări de încălzire pe cinci criterii practice. Încălzitoarele cu tub radiant au un scor mai mare la eficiență și confort, deoarece oferă căldură direct la nivelul podelei, în loc să o împingă spre acoperiș. Uniformitatea temperaturii este, de asemenea, mai bună, deoarece podeaua acționează ca un radiator secundar care uniformizează căldura în spațiu. Unitățile de încălzire sunt ușor înaintea doar în ceea ce privește liniștea și accesul la întreținerea spațiului mic, deoarece o unitate de ventilator cu conducte sau cu elice are mai puține preocupări pe termen lung cu oboseala materialului tubului.

Adevărata problemă cu un încălzitor într-o unitate înaltă este stratificarea. Aerul cald se ridică și se adună în zona fermei, unde nu are valoare utilă, în timp ce podeaua rămâne rece și cu curent de aer. De aceea, decalajul de performanță practică se mărește pe măsură ce înălțimea tavanului crește. Un sistem de tuburi radiante nu trebuie să împingă aerul cald în jos; pur și simplu emite radiații care aterizează pe podea și pe ocupanți. Pentru clădirile cu tavane peste 15 picioare, care includ majoritatea depozitelor și instalațiilor industriale, energia pierdută prin stratificare într-un sistem de încălzire unitară poate fi substanțială.

Considerații de selecție, instalare și întreținere

Alegerea încălzitorului cu tub radiant potrivit începe cu un calcul al sarcinii termice, nu cu o regulă generală. Calculul trebuie să țină cont de anvelopa clădirii, izolația, schimbările de aer, frecvența de deschidere a ușilor și sursele interne de căldură de la mașini sau echipamente de proces. Rezultatul determină puterea necesară BTU/h și numărul de zone de încălzire. Înălțimea tavanului și spațiul de montare dictează apoi configurația tubului, deoarece reflectorul și suprafața tubului trebuie păstrate la o distanță sigură de materialele combustibile.

Calitatea instalării are un efect direct asupra eficienței radiante. Tubul trebuie să se încline ușor în sus spre capătul de evacuare, astfel încât condensul și gazele de ardere să curgă în direcția corectă. Umerașele de susținere trebuie să permită tubului să se extindă și să se contracte pe măsură ce se încălzește și se răcește. Reflectorul trebuie menținut la unghiul corect și păstrat curat, astfel încât radiația să fie direcționată spre zona țintă și nu împrăștiată. Un reflector prost aliniat poate reduce căldura care ajunge la podea cu o marjă vizibilă.

Întreținerea este simplă, dar esențială. Arzătorul trebuie inspectat în fiecare sezon de încălzire pentru acumularea de carbon și caracteristicile corespunzătoare ale flăcării. Suprafața tubului trebuie verificată pentru deformare, decolorare localizată sau fisuri, în special în apropierea capătului arzătorului, unde stresul termic este cel mai mare. Ventilatorul de evacuare și sifonul de scurgere necesită, de asemenea, atenție, deoarece o conductă de condens blocată poate opri întregul încălzitor. Majoritatea producătorilor publică un program clar de întreținere, iar respectarea acestuia protejează garanția și prelungește durata de viață a tubului din aliaj rezistent la căldură.

Atunci când proiectul presupune înlocuirea unui sistem de încălzire existent sau extinderea într-o clădire nouă, merită implicarea furnizorului de echipamente la începutul fazei de proiectare. Un furnizor care produce, de asemenea, tuburi radiante poate oferi îndrumări practice cu privire la calitatea materialelor, grosimea peretelui tubului și potrivirea arzătoarelor. Pentru a discuta un profil specific al clădirii cu inginerii metalurgici, contactați echipa noastră de ingineri cu planul de etaj și condițiile de funcționare.

Concluzie pe eficiența încălzitorului cu tub radiant

Încălzitoarele cu tub radiant funcționează prin arderea gazului în interiorul unui tub metalic etanș, încălzind acel tub până la punctul de emisie în infraroșu și trimițând radiația direct la podea, echipamente și oameni. Principiul este simplu, dar deciziile de inginerie privind configurația tubului, calitatea aliajului și controlul arzătorului determină cât de eficient este utilizată energia în practică.

Pentru spațiile mari cu tavane înalte, încălzitoarele cu tub radiant oferă avantaje măsurabile în ceea ce privește confortul și economia de combustibil. Structura clădirii în sine devine parte a sistemului de încălzire, absorbind radiația și eliberând-o încet, în loc să piardă aer cald în golul acoperișului. Potrivirea configurației tubului la sarcina termică, instalarea sistemului cu alinierea corectă și menținerea suprafeței arzătorului și a tubului va menține sistemul să funcționeze eficient pentru multe sezoane de încălzire.
