Tubul radiant de tip U este un dispozitiv utilizat în mod obișnuit, conceput pentru a preveni contactul direct între produsele de ardere a combustibilului și piesa de prelucrat, precum și pentru a proteja elementele de încălzire de coroziunea atmosferei cuptorului. Arderea combustibilului sau conversia energiei electrice are loc în interiorul tuburilor de oțel rezistente la căldură, permițând radiarea căldurii prin pereții tubului către piesa de prelucrat. Acest design facilitează foarte mult procesarea și producția industrială.
Tuburile noastre radiante sunt concepute pentru a fi utilizate nu numai în echipamentele casnice de tratament termic, ci și ca componente de înlocuire pentru sistemele de tratare termică importate. În 1998, această linie de produse a fost distinsă cu Medalia de Aur la Expoziția Națională de Tehnologie.
Elementul de încălzire (miezul tubului) din interiorul tubului radiant este disponibil în mai multe configurații: tip cușcă, tip vertical cu bandă înfășurată și tip fir de rezistență înfășurat în spirală. Materialele de rezistență utilizate sunt aliajele de nichel-crom (Ni-Cr) și fier-crom (Fe-Cr). Sarcina de suprafață este de obicei proiectată la ≤1 W/cm², cu puteri nominale cu un singur tub variind de la 3kW la 60kW. Temperatura de funcționare a elementului de încălzire variază de la 500°C la 1300°C.
Tubul de protecție exterior este fabricat în trei tipuri: tuburi turnate centrifug, tuburi laminate și sudate și tuburi fără sudură.
În ceea ce privește durata de viață:
Cuptoare de călire: ≥1 an
Cuptoare de călire: ≥3 ani
Tuburi radiante pe gaz: ≥2 ani
Pentru materialele tubului manșon, consultați tabelul de mai jos.
| Nota/Performanta | 1Cr13Al4 | 0Cr25Als | OCr21Al₆ | 0Cr2₁Al₆Nb | 0Cr27Al₇NO₂ | Cr15Ni₆o | Cr2₀Ni₆o | Cr20Ni30 | |
| Principalele componente chimice% | Cr | 12-15 | 23-26 | 19-22 | 21,0-23,0 | 26,5-27,8 | 15-18 | 20-23 | 20 |
| AL | 4-6 | 4,5-6,5 | 5-7 | 5-7 | 6-7 | ||||
| Fe | Echilibru | Echilibru | Echilibru | Echilibru | Echilibru | Echilibru | Echilibru | ||
| Re | Suma corespunzătoare | Suma corespunzătoare | Suma corespunzătoare | Suma corespunzătoare | Suma corespunzătoare | Suma corespunzătoare | Suma corespunzătoare | Suma corespunzătoare | |
| lu | 1,8-2,2 | ||||||||
| Nb | 0.5 | 0.5 | |||||||
| Ni | 58-62 | Echilibru | 28-32 | ||||||
| Temperatura maximă de funcționare a componentelor℃ | 950 | 1250 | 1250 | 1350 | 1400 | 1100 | 1150 | 1100 | |
| Densitatea /cm³ | 7.4 | 7.1 | 7.1 | 7.1 | 7.1 | 8.2 | 8.4 | 7.9 | |
| Rezistivitate Ωmm²/m | 1,25±0,05 | 1,42±0,05 | 1,42±0,05 | 1,42±0,05 | 1,53±0,05 | 1,13±0,05 | 1,14±0,05 | 1,04±0,05 | |
| Coeficient de rezistență la temperatură × 10-51 ℃ | 15 | 5 | 5 | 5 | -1 | 14 | 8.5 | ||
| Punct de topire ℃ | 1450 | 1500 | 1500 | 1500 | 1520 | 1390 | 1400 | 1390 | |
| Rezistența la tracțiune MPa | 588-735 | 637-784 | 637-784 | 637-784 | 686-784 | 637-784 | 637-784 | 637-784 | |
| Alungirea % | >14 | >12 | >12 | >12 | >12 | >20 | >20 | >20 | |
| Reducerea suprafeței% | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | 60-75 | 60-70 | 65-75 | |
| Numărul de coturi | >5 | >5 | >5 | >5 | >5 | ||||
| Duritate | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 130-150 | 130-150 | 130-150 | |
| Organizare | Ferite (F) | Ferite (F) | Ferite (F) | Ferite (F) | Ferite (F) | Austenitic (A) | Austenitic (A) | Austenitic (A) | |
| Magnetismulululululul | Magnetismulululululul | Magnetismulululululul | Magnetismulululululul | Magnetismulululululul | Magnetismulululululul | Nemagnetice | Nemagnetice | Nemagnetice | |
Locul de producție a tuburilor de radiații
Tub de radiații, detectarea defectelor
Produs finit
Tub de radiație în formă de W

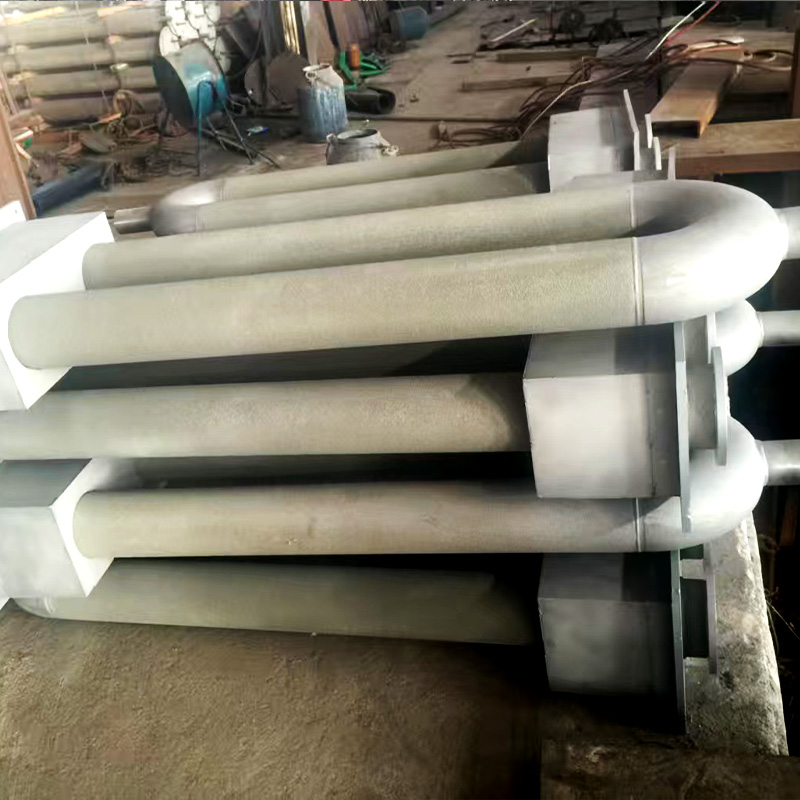

Tub de radiație în formă de U
Cot
Turnarea la fața locului a țevilor
Testul de presiune al tubului de radiație
