Tubul radiant de tip W este un design specializat care asigură o atmosferă controlabilă în interiorul cuptorului. Oferă avantaje precum controlul convenabil al temperaturii, ușurința de instalare și întreținere și etanșare fiabilă. Fără a fi nevoie de un cuptor cu mufă în interiorul cuptorului, crește volumul camerei cuptorului, îmbunătățește capacitatea de producție, îmbunătățește eficiența și productivitatea încălzirii și economisește materiale, făcându-l un partener ideal pentru procesarea industrială.
Tuburile noastre radiante sunt concepute pentru a fi utilizate nu numai în echipamentele casnice de tratament termic, ci și ca componente de înlocuire pentru sistemele de tratare termică importate. În 1998, această linie de produse a fost distinsă cu Medalia de Aur la Expoziția Națională de Tehnologie.
Elementul de încălzire (miezul tubului) din interiorul tubului radiant este disponibil în mai multe configurații: tip cușcă, tip vertical cu bandă înfășurată și tip fir de rezistență înfășurat în spirală. Materialele de rezistență utilizate sunt aliajele de nichel-crom (Ni-Cr) și fier-crom (Fe-Cr). Sarcina de suprafață este de obicei proiectată la ≤1 W/cm², cu puteri nominale cu un singur tub variind de la 3kW la 60kW. Temperatura de funcționare a elementului de încălzire variază de la 500°C la 1300°C.
Tubul de protecție exterior este fabricat în trei tipuri: tuburi turnate centrifug, tuburi laminate și sudate și tuburi fără sudură.
În ceea ce privește durata de viață:
Cuptoare de călire: ≥1 an
Cuptoare de călire: ≥3 ani
Tuburi radiante pe gaz: ≥2 ani
Pentru materialele tubului manșon, consultați tabelul de mai jos.
| Nota/Performanta | 1Cr13Al4 | 0Cr25Als | OCr21Al₆ | 0Cr2₁Al₆Nb | 0Cr27Al₇NO₂ | Cr15Ni₆o | Cr2₀Ni₆o | Cr20Ni30 | |
| Principalele componente chimice% | Cr | 12-15 | 23-26 | 19-22 | 21,0-23,0 | 26,5-27,8 | 15-18 | 20-23 | 20 |
| AL | 4-6 | 4,5-6,5 | 5-7 | 5-7 | 6-7 | ||||
| Fe | Echilibru | Echilibru | Echilibru | Echilibru | Echilibru | Echilibru | Echilibru | ||
| Re | Suma corespunzătoare | Suma corespunzătoare | Suma corespunzătoare | Suma corespunzătoare | Suma corespunzătoare | Suma corespunzătoare | Suma corespunzătoare | Suma corespunzătoare | |
| lu | 1,8-2,2 | ||||||||
| Nb | 0.5 | 0.5 | |||||||
| Ni | 58-62 | Echilibru | 28-32 | ||||||
| Temperatura maximă de funcționare a componentelor℃ | 950 | 1250 | 1250 | 1350 | 1400 | 1100 | 1150 | 1100 | |
| Densitatea /cm³ | 7.4 | 7.1 | 7.1 | 7.1 | 7.1 | 8.2 | 8.4 | 7.9 | |
| Rezistivitate Ωmm²/m | 1,25±0,05 | 1,42±0,05 | 1,42±0,05 | 1,42±0,05 | 1,53±0,05 | 1,13±0,05 | 1,14±0,05 | 1,04±0,05 | |
| Coeficient de rezistență la temperatură × 10-51 ℃ | 15 | 5 | 5 | 5 | -1 | 14 | 8.5 | ||
| Punct de topire ℃ | 1450 | 1500 | 1500 | 1500 | 1520 | 1390 | 1400 | 1390 | |
| Rezistența la tracțiune MPa | 588-735 | 637-784 | 637-784 | 637-784 | 686-784 | 637-784 | 637-784 | 637-784 | |
| Alungirea % | >14 | >12 | >12 | >12 | >12 | >20 | >20 | >20 | |
| Reducerea suprafeței% | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | 60-75 | 60-70 | 65-75 | |
| Numărul de coturi | >5 | >5 | >5 | >5 | >5 | ||||
| Duritate | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 130-150 | 130-150 | 130-150 | |
| Organizare | Ferite (F) | Ferite (F) | Ferite (F) | Ferite (F) | Ferite (F) | Austenitic (A) | Austenitic (A) | Austenitic (A) | |
| Magnetismulululululul | Magnetismulululululul | Magnetismulululululul | Magnetismulululululul | Magnetismulululululul | Magnetismulululululul | Nemagnetice | Nemagnetice | Nemagnetice | |

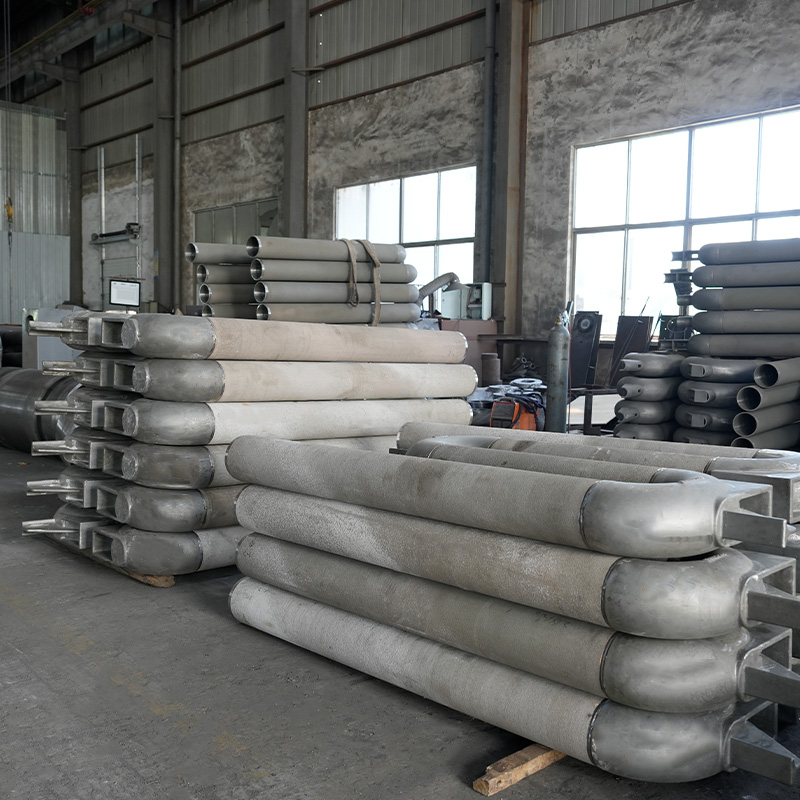

Locul de producție a tuburilor de radiații
Tub de radiații, detectarea defectelor
Produs finit

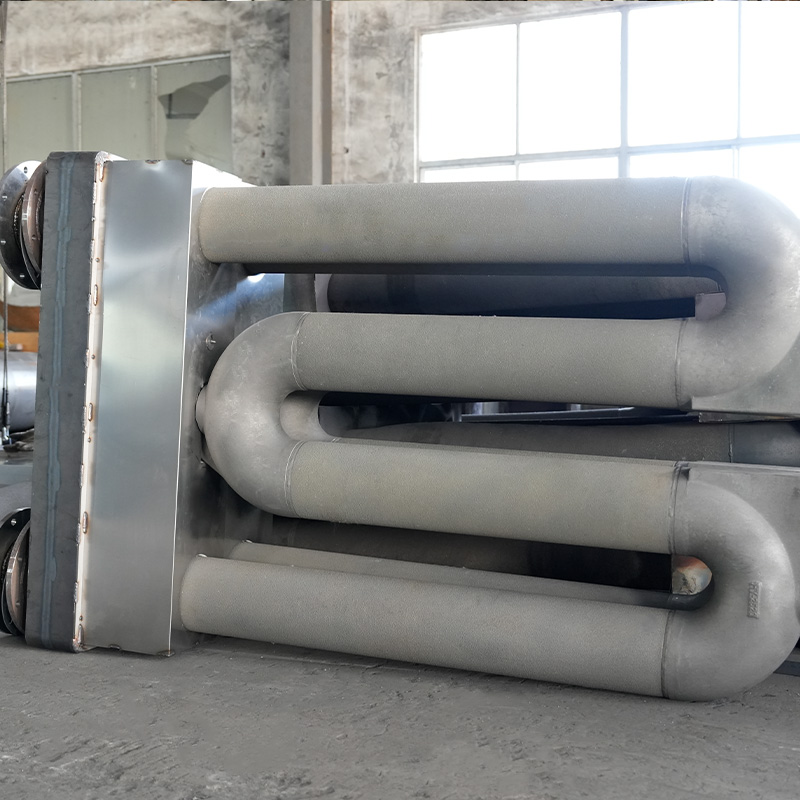

Tub de radiație în formă de W
Tub de radiație în formă de U
Cot
Turnarea la fața locului a țevilor
Testul de presiune al tubului de radiație
