Cum instalezi un tub radiant?

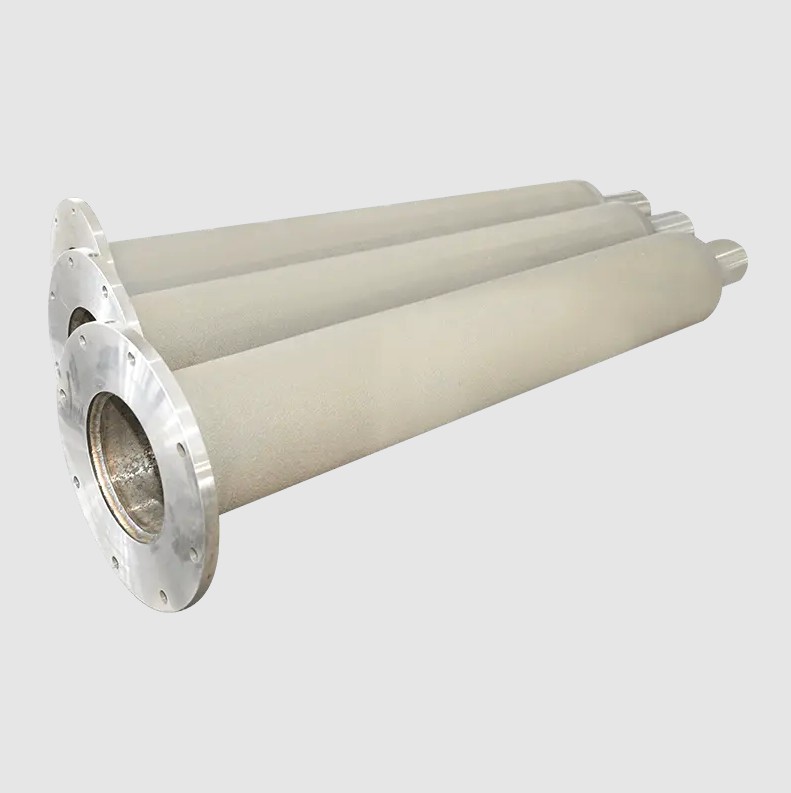

Instalarea a Cadă radiantă implică corect patru etape principale: alinierea precisă a ansamblului tubului cu conexiunile arzătorului și recuperatorului, instalarea suporturilor la intervale corecte pentru a permite dilatarea termică, etanșarea tuturor îmbinărilor pentru a preveni scurgerea gazelor de ardere și efectuarea funcției unui test de funcționare a temperaturii scăzute înainte de a aduce sistemul de temperatură maximă. Distanța ne cauza între suporturi este una dintre cele mai frecvente cauze ale căderii și fisurilor premature ale tubului radiant. , deoarece un tub care se încălzește la câteva sute de grade Celsius în timpul funcționării se extinde semnificativ pe lungimea sa și are nevoie de suporturi poziționate pentru a permite acea mișcare fără a pune presiune pe peretele tubului.

Omiterea testului la temperatură scăzută înainte de funcționare completă este o altă greșeală frecventă, deoarece ridicarea unui tub radiant direct la temperatura maximă de ardere fără un ciclu de încălzire treptată poate provoca șoc termic care duce la crăpare timpurie, în special pe secțiunile tubului din alte turnate care necesită încălzire controlată pentru a evita stresul termic neuniform.

Pregătirea și inspecția înainte de instalare

Înainte ca orice tub să fie montat în structura cuptorului, o inspecție amănunțită atât a ansamblului tubului, cât și a mediului de instalare a ajutorului identificării problemelor potențiale care ar fi mult mai dificil de rezolvat odată ce instalarea este în curs.

Verificări cheie înainte de instalare

• Înainte de montare, verificați suprafața tubului pentru deteriorarea transportului, fisuri sau defect de turnare
• Confirmați că dimensiunile deschiderii cuptorului se potrivesc cu specificațiile ansamblului tubului
• Verificați că punctele de conectare ale arzătorului și recuperatorului sunt aliniate cu locațiile de montaj proiectate ale tubului.
• Verificați dacă toate elementele de fixare și garniturile incluse cu ansamblul tubului sunt luate în considerare

Detectarea unui defect în timpul inspecției pre-instalare evită costul și timpul de nefuncționare mult mai mare asociat cu descoperirea unui tub fisurat sau nealiniat după ce cuptorul a fost deja pornit pentru prima dată.

Poziționarea și alinierea în interiorul cuptorului

Alinierea precisă în timpul montării afectează în mod direct câte de uniform se încălzește tubul și câte de bine interacționează cu arzătorul și conexiunile de evacuare. Chiar și o mică dezaliniere poate crea un flux neuniform de gaz de combustie, ceea ce duce la punctele fierbinți care scurtează durata de viață a tubului.

Etape de aliniere în timpul montării

1. Poziționați tubul prin deschiderea peretelui cuptorului, ghidându-l cu atenție pentru a evita contactul cu marginile refractare.
2. Centrați tubul în gulerul de montare pentru a menține un spațiu liber uniform pe toate părțile
3. Confirmați că flanșa de montare a arzătorului este aliniată drept cu racordul de admisie al tubului
4. Verificați nivelul și dreptatea de-a lungul cursului orizontal sau vertical al tubului, în funcție de configurația cuptorului.

O conexiune nealiniată a arzătorului este o sursă comună de supraîncălzire localizată la admisia tubului, deoarece gazele de ardere care intra în afara centrului creează o atingere neuniformă a flăcării pe peretele tubului, mai degrabă decât să distribuie căldura uniformă de-a lungul căii de curgereă.

Suport spațiere și alocație de expansiune termică

Tuburile radiante se extind considerabil pe măsură ce se încălzesc de temperatură ambiantă a temperaturii maxime de funcționare, atingând uneori temperaturi cu multă peste 900 de grade Celsius, în funcție de aplicația cuptorului. Suporturile trebuie să fie distanțate și proiectate pentru a permite această expansiune fără a restricționa mișcarea naturală a tubului.

Considerații tipice de sprijin în funcție de configurația tubului

Un tub fixat rigid în mai multe puncte fără a permite expansiunea este probabil să dezvolte fisuri de tensiune în primele câteva cicluri de încălzire. , motiv pentru care producătorii de tuburi alte turnate rezistente la căldură specifică în general un punct de sprijin fix la un capăt și suporturi culisante sau cu rol pe lungimea rămasă.

Etanșarea îmbinărilor și a punctelor de legătură

Etanșarea adecvată la fiecare punct de conectare previne scur gazelor de ardere, care nu numai că irosește eficiența combustibilului, dar poate, de asemenea, să introducă pericole pentru siguranță într-un mediu de cuptor industrial. Garniturile de înaltă temperatură și etanșanții evaluați pentru intervalul de temperatură de funcționare al tubului sunt esențiale la fiecare îmbinare.

Puncte de etanșare care necesită atenție

• Conexiunea de intrare arzător la tub, care experimentează cea mai ridicată temperatură localizată
• Conexiunea tub-la-recuperator sau evacuare la capătul opus
• Orice îmbinări cu flanșe de-a lungul unui ansamblu de tuburi segmentate
• Punctul de penetrare a peretelui cuptorului în care tubul trece prin material refractar

Folosirea unui material de garnitură evaluat sub temperatură reală de funcționare a tubului este o eroare obișnuită de instalare care duce la degradarea garniturii și la scurgerea de gaz într-o perioadă relativ scurtă de la pornire, astfel încât să confirme cotelor de temperatură a garniturii în raportul cu aplicarea specifică a cuptorului de asamblare înaintea unui pas final.

Pornire inițială și testare la temperatură scăzută

Odată instalat mecanic și etanșat, un tub radiant nu trebuie adus direct la temperatura maximă de funcționare. Un ciclu de încălzire graduală permite materialului tubului să se stingă uniform și să permită echipelor de instalare să verifice funcționarea corectă înainte de a se angaja la sarcina maximă a cuptorului.

Secvență de pornire recomandată

1. Aprindeți arzătorul la sau rata scăzută de aprindere și monitorizarea comportamentului inițial de încălzire a tubului
2. Verificați orice scurgere vizibilă de gaz la îmbinări utilizate metode adecvate de a detecta a scurgerilor
3. Creșteți treptat rata de ardere în etape pe o perioadă specificată de producătorul tubului
4. Monitorizați mișcarea de expansiune a tubului în punctele de sprijin pentru a confirma că suporturile funcționează conform proiectării.
5. Aduceți sistemul la temperatura maximă de funcționare numai după ce ați confirmat performanța stabilă la fiecare etapă intermediară.

Producătorii de cuptoare recomandă în mod obișnuit sau durată de încălzire de câteva ore pentru tuburile radiante din alte turnate, deoarece grăbirea acestei etape este una dintre cauzele cele mai frecvente citate ale defecțiunilor tubului de viață timpurie raportate în evidențele de viață a cuptorului industrial.

Greșeli obișnuite de instalare de evitat

Un număr de erori recurente specifice problemelor de instalare a tuburilor radiante raportate în aplicațiile de cuptoare industriale.

• Omiterea inspecției de preinstalare și montarea unui tub cu un defect de turnare existent
• Distanțarea suportă este prea îndepărtată, permițând căderea sub greutatea proprie a tubului la temperatură ridicată.
• Folosind material de garnitură care nu este evaluat pentru temperatura reală de funcționare a tubului
• Aducerea cuptorului la temperatura maximă prea repede fără un ciclu de încălzire în etape

Urmând o listă de verificare documentată a instalației, mai degrabă decât să se bazeze doar pe memorie sau pe experiența anterioară, ajută la echipele de instalare să evite aceste greșeli, în special în proiectele mai mari de cuptor care implică mai multe ansambluri de tuburi instalate într-un calendar primat la proiect.

Alegerea tubului radiant potrivit pentru aplicare

Selectarea unei configurații adecvate a tubului, a gradului de material și a formei depinde de dimensiunea cuptorului, temperatura țintă de funcționare și tratament termic specific sau procesul industrial care este utilizat. Configurații drepte, în formă de U, în formă de W și cu un singur capăt se potrivește fiecare cu diferite dispoziții ale cuptorului și cerințe de încălzire.

Producători precum Huaye Casting produc Cadă radiantă ansambluri într-o gamă de grade și forme de rezistență la căldură, concepute pentru a se potrivi cu configurații specifice de cuptor, ajutând echipele de instalare să aleagă un tub deja proiectat pentru comportamentul de expansiune și intervalul de temperatură așteptat într-o anumită aplicație.

Inspecție continuă după instalare

Chiar și un tub radiant instalat corect beneficiază de inspecție periodică odată ce cuptorul intră în uz normal de producție. Verificarea mișcării suportului, a integrității etanșării îmbinării și a stării vizibile a suprafeței în timpul ferestrelor de întreținere programate ajuta la identificarea problemelor care apar înainte ca acestea să conducă la timpi neplanificați.

Stabilirea unui program de inspecție de rutină după perioada inițială de instalare și pornire permite echipelor de întreținere a instalației să confirme că tubul radiant continuă să funcționeze în intervalul de expansiune termică timpul proiectat, prelungind durata de viață și reducerea riscului unei defecțiuni neașteptate în producție..
