Cum funcționează un încălzitor cu tub radiant?

Dacă gestionați un depozit mare, un hangar de avioane sau un etaj aglomerat din fabrică, probabil ați pășit pe sub sistemele de încălzire suspendate pe tavan și ați observat că unele spații se simt calde imediat, în timp ce altele păstrează frigul la înălțimea capului mult timp după ce termostatul înregistrează temperatura țintă. Această diferență se reduce adesea la modul în care este furnizată căldura. A încălzitor cu tub radiant nu funcționează prin suflarea de aer cald. În schimb, trimite energie în jos, la fel ca lumina soarelui, încălzind mai întâi poateaua, echipamentele și oamenii. Acest articol explică cum funcționează un încălzitor cu tub radiant pas cu pas de ce este important pentru eficiența energetică și unde principiu fizic apare în mediile solicitate ale cuptorului industrial.

Cum funcționează un încălzitor cu tub radiant: principiu de funcționare de bază

Componentele cheie care îl fac să funcționeze

Înainte de a parcurge secvența de operare, vă ajutați să cunoașteți părțile fizice din interiorul unui sistem tipic pe gaz. Un încălzitor cu radiant standard utilizat pentru încălzirea clădirilor include o cutie de arzător în care combustibil și aerul se amestecă și se aprind, un tub radiant metalic rezistent la căldură care transportă gaz fierbinte de ardere, un scut foarte reflectorizant deasupra tubului pentru a redirecționa radiația în înapoi către sistemul de ventilație pentru a sufla și a prins. siguranță, cum ar fi un comutator de gaz, termostat și aprindere. Întregul ansamblu se desfășoară orizontal la câțiva metri sub tavan, adesea suspendat de lanțuri sau console, înclinat ușor spre un capăt pentru a permite scurgerea condensului.

Proces pas cu pas: de la ardere la căldură confortabilă

Răspunsul real la „cum funcționează un încălzitor cu tub radiant” se desfășoară într-un lanț previzibil de evenimente, toate având loc în câteva secunde ale unui apel termostat:

• Aprindere în interiorul cutiei arzătorului. Gazul natural sau propanul se amestecă cu aerul de ardere într-un raport controlat. Electrodul de aprindere se declanșează și o flacără stabilă se stabilește în interiorul capătului arzătorului al tubului. Temperaturile gazelor de eșapament din unitățile de încălzire a clădirilor se încadrează de obicei între 400°C și 900°C, în funcție de viteza de ardere și lungimea tubului.
• Peretele tubului metalic se încălzește. Gazul fierbinte de ardere parcurge lungimea tubului, transferând energie către peretele interior prin convecție și contact direct cu flacăra. Materialul tubului - adesea un oțel aliat de aluminiu sau rezistent la căldură - absoarbe acea energie și o radiază în exterior.
• Radiația infraroșie părăsește suprafața. Suprafața unui tub fierbinte emite energie electromagnetică în spectrul infraroșu. This radiație călătorește în linii drepte prin aer, pierzând aproape deloc energie în aerul însuși. Nu așteaptă ca un ventilator să împingă căldură prin cameră.
• Obiectele și podelele absorb energia. Când razele infraroșii lovesc podeaua de beton, suprafețele mașinilor, rafturile de depozitare și oamenii, energia se transformă în căldură pe acele suprafețe. Temperatura poate crește, transformând placa într-un radiator gigant de temperatură scăzută.
• Reradierea secundară încălzește zona ocupată. Suprafețele încălzite eliberează căldură înapoi în aerul din jur prin convecție și radiații la temperatură mai scăzută. Rezultatul este un rezervor de căldură concentrat lângă podea, unde oamenii lucrează efectiv, mai degrabă decât un strat gros de aer cald prins sub acoperiș.

Un concept fizic important aici este stratificarea termică. În încălzire cu aer forțat, aerul cald se ridică și se acumulează la tavan, făcând diferențe de temperatură între acoperiș și podea cu ușurință de 10°C până la 15°C în clădirile înalte. Încălzitoarele cu tub radiant ocolesc această problemă, deoarece nu se bazează pe aer ca mediu de transfer de căldură principală. Rapoartele din industrie citează în mod obișnuit economii de costuri de operare de 30% până la 50% față de sistemele de aer cald în spații cu înălțimi de tavan peste 6 metri, în mare parterilor reduse de stratificare. Un al doilea concept fizic demn de remarcat este relația Stefan-Boltzmann: puterea radiată crește odată cu puterea a patra a temperaturii absolute a suprafeței. Când tubul este mai fierbinte, puterea radiantă crește brusc, motiv pentru care selecția materialului și grosimea tubului contează atât de mult pentru o performanță constantă.

Push-Through vs. Push-Through: direcția fluxului de aer și forma flăcării

Când specificați un sistem, veți întâlni două configurații de arzător. Într-un design cu tragere, ventilatorul de evacuare se află la capătul opus al tubului față de arzător, trăgând gazul de ardere pe toată lungimea. Acest lucru extinde flacăra mai jos în tub, producând un profil de temperatură mai uniform pe toată suprafață radiantă. Într-un design push-through, suflantă se află la capătul arzătorului, împingând amestecul aer-combustibil în tub. Acest lucru creează de obicei o zonă mai fierbinte în apropierea arzătorului și o zonă mai primită capătul de evacuare. În timp ce ambele abordări funcționează, sistemele de trecere tind să se potrivească cu tuburi mai lungi și aplicații care o acoperire uniformă a podelei contează, în timp ce sisteme de trecere pot fi mai ușor de a se vedea în anumite structuri ale clădirii. Înțelegerea acestei distincții ajută la evaluarea a ceea ce înseamnă principiul de funcționare a unui încălzitor cu tub radiant pentru planul de etaj specific și cerințele de distribuție a căldurii.

De ce încălzitoare cu tub radiant excelează în spații înalte și înalte

Avantajul eficienței devine evident odată ce comparați ceea ce se încălzește. O unitate de încălzire sau o suflantă cu aer cald încălzește întregul volum de aer de la podea până la tavan, pierzând o parte semnificativă de energie în spațiul superior nefolosit. Un încălzitor cu tub radiant vizează direct zona ocupată. Podelele, mașinile și bancurile de lucru absorb radiația infraroșie și devin masă de stocare termică, în timp ce aerul în sine rămâne mai rece la nivelul respirației. Deoarece aerul cald nu este forțat să crească, gradientul de temperatură de la podea la tavan rămâne mult mai plat - adesea doar 1 ° C până la 3 ° C diferență. Acest lucru se traduce printr-un consum mai mic de combustibil, timpi de recuperare mai scurti după deschiderea ușilor din compartiment și un confort mai constant în zonele mari deschise. Același principiu acceptă, de asemenea, controlul bazat pe zone: puteți trage numai tuburile de deasupra stațiilor de lucru ocupate, lăsând culoarea sau secțiunile de depozitare neutilizate la o temperatură de fundal mai scăzută.

Selectarea materialelor: de ce contează alte ele la temperatură înaltă pentru tuburile radiante

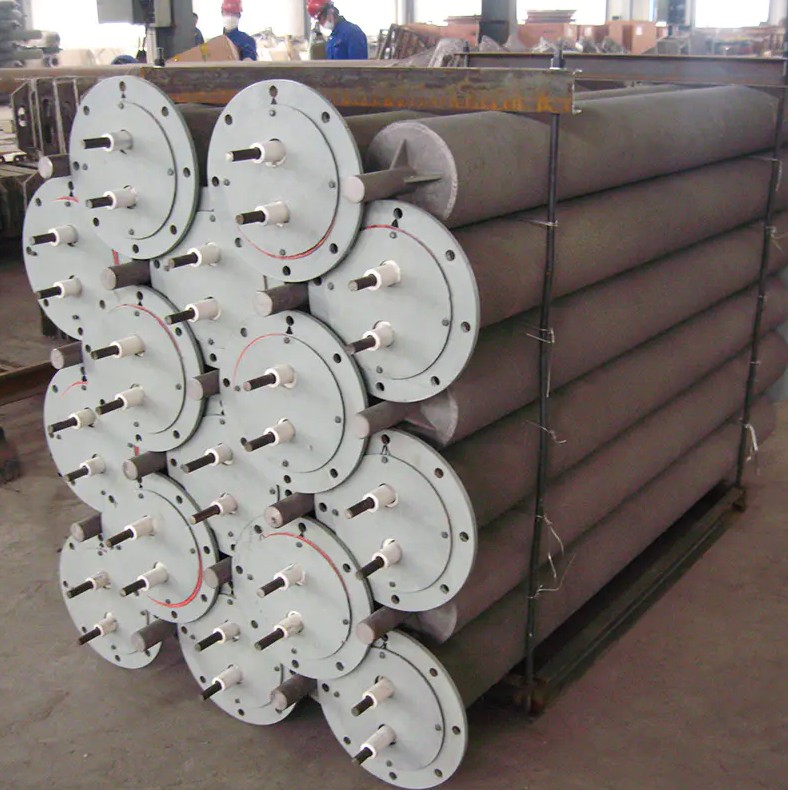

Nu toate tuburile metalice se ocupă de ciclul continuu la temperatură ridicată în același mod. În unități de încălzire a clădirilor, temperaturile de funcționare a tuburilor ajung în mod obișnuit la 400°C până la 600°C, iar în mediile de cuptoare industriale acest număr poate depăși 900°C. La aceste temperaturi, oțelul carbon obișnuit se oxidează rapid, pierde rezistența structurală și poate eșua prin deformare prin fluaj - o înre și subțiere lentă care accelerează sub stres termic. Tuburi radiante în formă de U pentru sisteme de cuptoare depind de alte ele rezistente la căldură care conțin crom, nichel și siliciu pentru a forma un strat dens, aderent de oxid pe suprafața tubului. This cântare de protecție rezistă la oxidarea și carburarea ulterioară, prelungind direct durata de viață.

Producător de tuburi radiante în formă de U, company exportatoare Jiangsu Huaye Technology Co., Ltd este un producător de tub radiant în formă de U din China și o companie exportatoare de tuburi radiante în formă de U, personalizat și... Vizualizare produs →

Contează și metoda de fabricație. Turnarea centrifugă produce o structură fină, solidificată directă, cu mai puține goluri interne decât turnarea statică, oferind tubului o rezistență mai bună la oboseală termică în timpul ciclurilor repetate de încălzire și răcire. Emisivitatea suprafeței tubului - capacitatea sa de a radia eficientă energie - se modifică timp pe măsura ce stratul de oxid se dezvoltă, iar în cazul celorlalți influențează cât de stabilă rămâne emisivitatea pe fiecare mii de ore de funcționare. În atmosfere agresive care conțin gaze purtătoare de sulf sau medii de cuptor bogat în carbon, selecția materialului devine și mai critică. Selectarea gradului corect de altele de temperatură înaltă menține sistemul de încălzire cu tub radiant să funcționeze constant, evitând în același timp opririle neplanificate. Operatorii de cuptoare industriale care au nevoie de intervale mai lungi de înlocuire caută adesea mai profund piese turnate din altele la temperatură înaltă pentru a potrivi chimia tubului cu atmosfera lor specifică de proces și profilul de temperatură.

Producători de piese turnate din alte de înaltă temperatură, company exportatoare Jiangsu Huaye Technology Co., Ltd este producător din China de piese turnate din altele de înaltă temperatură și exportator de piese turnate din altele de înaltă temperatură... Vizualizare produs →

De la căldură la clădiri la cuptoare industriale: două lumi diferite pentru tuburi radianți

Același principiu fizic de funcționare - ardeți combustibilul în interiorul unui tub metalic etanș și lăsați suprafața fierbinte să radieze energie - alimentează echipamentele care arată destul de diferit de un încălzitor de depozit. În liniile de recoacere a benzilor continue, cuptoarele de galvanizare și operațiunile de tratament termic, tuburile radiante asigură o încălzire localizată, controlată cu precizie, fără a expune benzile de oțel sau piese de prelucrare a produselor secundare de ardere. Opțiuni de tub radiant în forma de W și configurațiile cu mai multe picioare măresc lungimea traseului radiant într-un înveliș compact al cuptorului, creând uniformitatea temperaturii pe lățimea benzii. Aceste tuburi radiante ale cuptorului funcționează în mod obișnuit între 800°C și 1200°C, cu multă peste temperaturile tipice de încălzire a clădirilor și trebuie să reziste atmosferelor de cementare sau oxidare care ar distruge metalele de calitate inferioară în săptămână.

Producător de tuburi radiante de tip W cu ridicată, company exportatoare Jiangsu Huaye Technology Co., Ltd este un producător de tub radiant de tip W din China și o companie exportatoare de tuburi radiante de tip W, avem personalizate și întregi... Vizualizare produs →

Mai multe diferențe separate cele două familii de aplicații. Tuburile pentru cuptoare industriale necesită un control mult mai strict asupra distribuției temperaturii pe perete - punctele fierbinți pot deteriora produsul sau pot scurta durata de viață a tubului. Materialele trebuie să tolereze tranzitorii termice rapide în timpul pornirii și răcirii cuptorului, iar sistemul de suport al tubului trebuie să țină cont de dilatarea termică fără a crea concentrații de stres mecanic. Sistemele de încălzire ale clădirilor, prin contrast, acordă prioritate eficienței consumului de combustibil, costurilor reduse de instalare și confort constant la nivelul podelei pe suprafețe mari deschise. Ambele aplicații se bazează pe aceeași fizică a radiațiilor infraroșii, dar decizia de inginerie cu privire la materiale, forme și strategie de control diferă brusc pe măsura ce cerințe de temperatură și proces cresc.

Probleme obișnuite ale încălzitorului cu tub radiant și verificări de întreținere

Chiar și un sistem bine proiectat necesită o atenție de rutină. Câteva puncte de probleme frecvente pe care le întâmpină echipele de întreținere includ:

• Blocarea contactului. Sistemul caută să se aprindă, dar se stinge. Vinovații obișnuiți sunt un electrod de aprindere murdar sau crăpat, presiunea de alimentare cu gaz insuficientă sau un comutator defect de verificare a aerului care nu detectează funcționarea suflantei. O simplă inspecție vizuală a spațiului electrodului și a izolatorului ceramic rezolvă adesea probleme.
• Arderea incompletă. Depunerile de funingine pe exteriorul tubului sau un miros persistent de combustibil sugerează o problemă a raportului aer-gaz. Amestecuri bogate risipesc combustibil și pot depune carbon în interiorul tubului, reducând transferul de căldură și accelerând coroziunea.
• Degradarea suprafeței tubului. Bombarea, crăparea sau depunerile puternice pe corpul tubului semnalează supraîncălzirea sau incompatibilitatea materialului cu mediul de operare. Inspecțiile vizuale regulate - în special în apropierea celei mai fierbinți zone de capăt a arzătorului - surprind semne timpurii înainte de a se produce o ruptură a tubului.
• Contaminarea reflectoarelor. Praful, ceața de ulei sau resturile de proces de suprafața lustruită a reflectorului reduce emisia radiantă în jos. Curățarea reflectoarelor în timpul opririlor programate restabilește eficiența fără înlocuirea echipamentului.

Păstrarea unui jurnal al aspectului flăcării, al stării tubului și al citirilor analizei arderii ajută la prezicerea ciclurilor de înlocuire a tubului, mai degrabă decât să reacționeze la o defecțiune neașteptată în timpul sezonului de încălzire de vârf.

Ce să recreeze despre funcționarea și selecția încălzitorului cu tub radiant

Înțelegerea modului în care funcționează un încălzitor cu tub radiant clarifică această tehnologie funcționează atât de diferit față de sistemele convenționale cu aer cald. Arderea încălzește peretele tubului. Suprafața fierbinte radiază energie infraroșu direct către podele, mașini și ocupanți. Aceste suprafețe absorb, stochează și reradiază ușor în zona ocupată, reducând stratificarea temperaturii și risipa de energie. În clădirile înalte, avantajul eficienței este măsurabil și bine documentat. În cuptoarele industriale, același principiu - executa cu altele rezistente la căldură, turnare precise și rezistență în atmosferă controlată - permite prelucrarea continuă a benzilor și tratamentul termic la temperaturi extreme. Indiferent dacă evaluați sau soluție de încălzire a clădirii sau specificați tuburi pentru un cuptor cu linie de galvanizare, alegerea materialului, a formei tubului și a configurației fluxului de aer modelează direct performanța și longevitatea. Pentru o privire mai detaliată asupra tipurilor de tuburi și a opțiunilor de materiale care unesc aceste două lumi de aplicații, citiți-ne. ghid detaliat pentru tuburile radiante .
