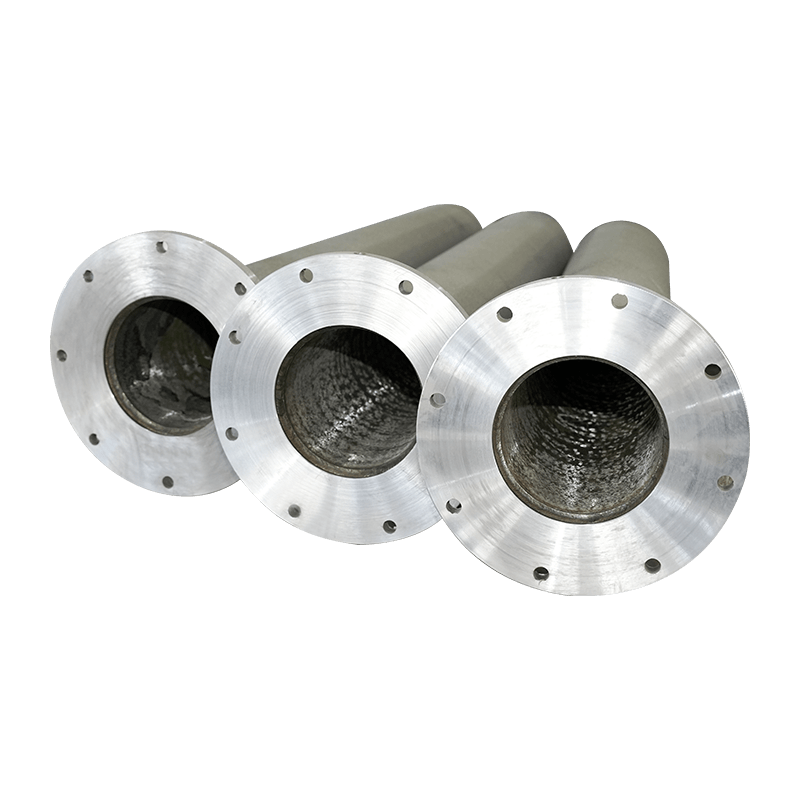

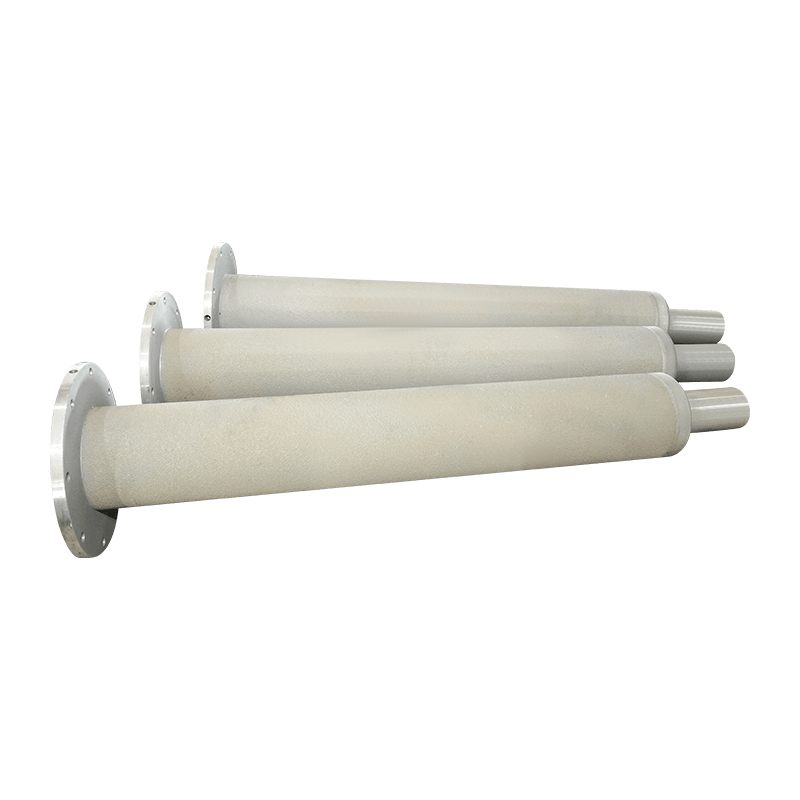

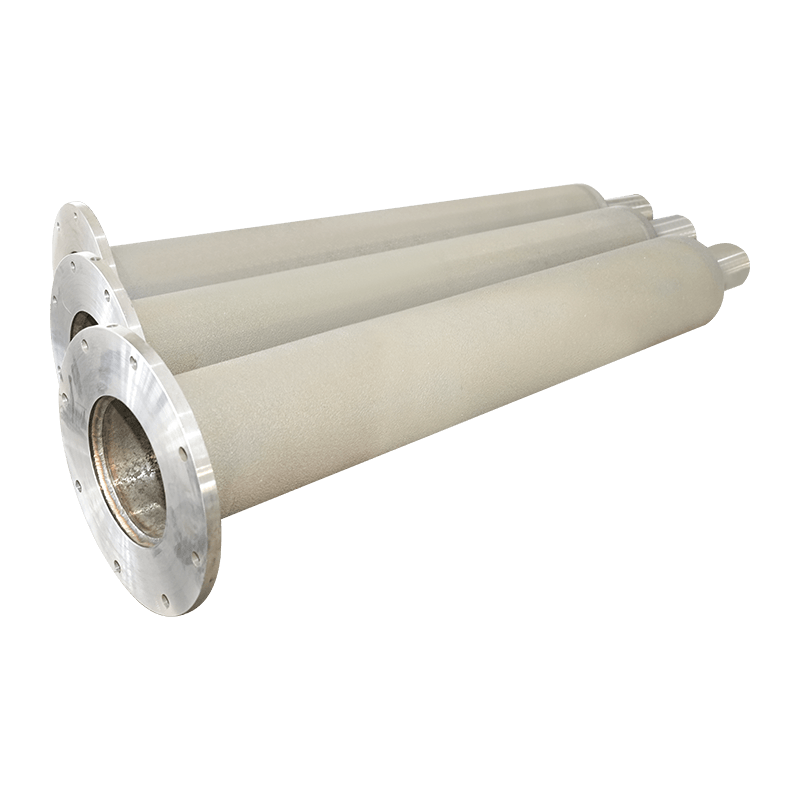

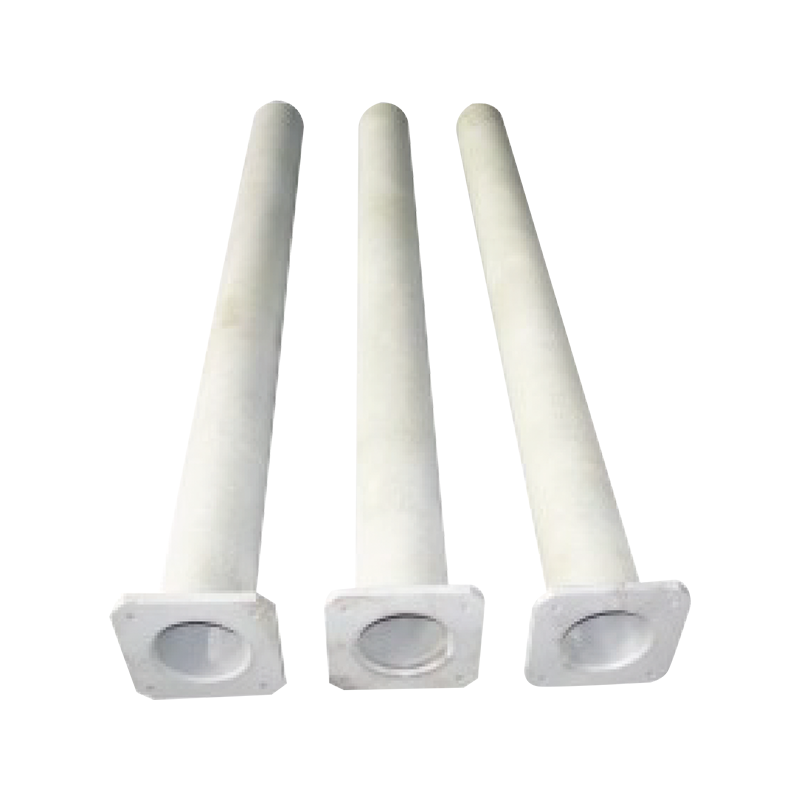

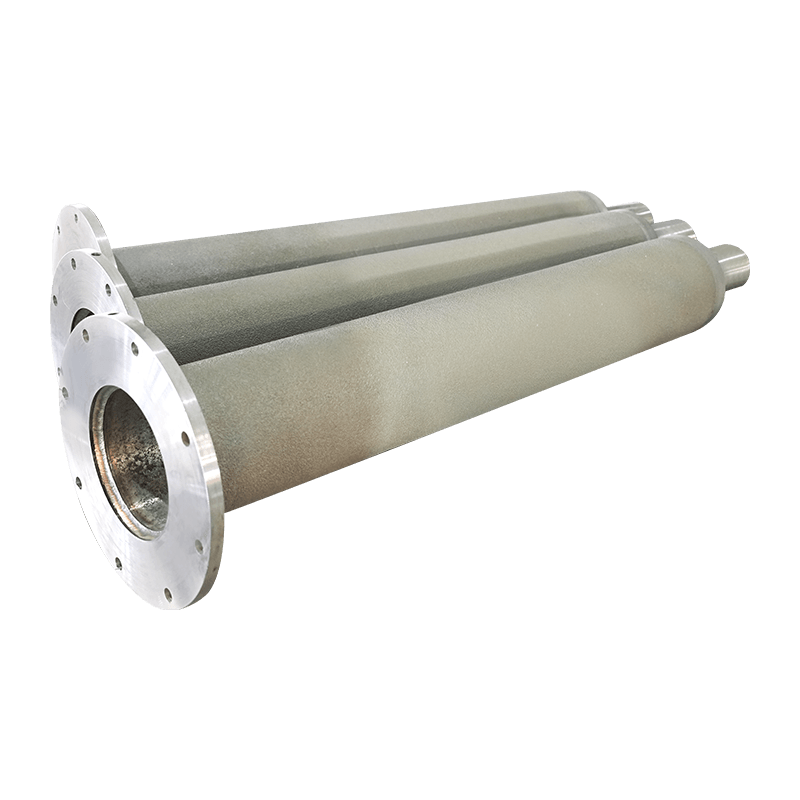

Tub exterior de radiații electrice

Name: Tub exterior de radiații electrice
Rating: 5 (99 reviews)

Tubul de radiație de încălzire electrică este un tip de element de încălzire care este închis într-un manșon de protecție și încălzit cu energie electrică. Manșonul radiază indirect căldura către căptușeala cuptorului și piesa prelucrată și este utilizat pe scară largă în diferite cuptoare de încălzire din industria tratamentului termic. Tubul de radiație electrică este compus în principal dintr-un manșon din aliaj de oțel rezistent la căldură și un încălzitor, care este înfășurat în jurul unui miez de tub ceramic izolator rezistent la căldură, cu o canelură spirală de un fir de încălzire electrică.
Avantajele acestui tub de radiație sunt:
① Poate fi înlocuit la locul de muncă fără a afecta producția;
② Distribuție mai rezonabilă a energiei;
③ benefic pentru fluxul de atmosferă în interiorul cuptorului;
④ Odată cu modificările procesului, este convenabil să creșteți sau să reduceți puterea cuptorului, să reglați capacitatea de încălzire și alte avantaje.

Tuburile noastre radiante sunt concepute pentru a fi utilizate nu numai în echipamentele casnice de tratament termic, ci și ca componente de înlocuire pentru sistemele de tratare termică importate. În 1998, această linie de produse a fost distinsă cu Medalia de Aur la Expoziția Națională de Tehnologie.
Elementul de încălzire (miezul tubului) din interiorul tubului radiant este disponibil în mai multe configurații: tip cușcă, tip vertical cu bandă înfășurată și tip fir de rezistență înfășurat în spirală. Materialele de rezistență utilizate sunt aliajele de nichel-crom (Ni-Cr) și fier-crom (Fe-Cr). Sarcina de suprafață este de obicei proiectată la ≤1 W/cm², cu puteri nominale cu un singur tub variind de la 3kW la 60kW. Temperatura de funcționare a elementului de încălzire variază de la 500°C la 1300°C.
Tubul de protecție exterior este fabricat în trei tipuri: tuburi turnate centrifug, tuburi laminate și sudate și tuburi fără sudură.
În ceea ce privește durata de viață:
Cuptoare de călire: ≥1 an
Cuptoare de călire: ≥3 ani
Tuburi radiante pe gaz: ≥2 ani
Pentru materialele tubului manșon, consultați tabelul de mai jos.

Anchetă

PREV：Tuburi ceramice speciale
URMĂTORUL：Miez de încălzire cu tub radiant electric

Parametrii tehnici ai aliajului de încălzire electrică

Nota/Performanta		1Cr13Al4	0Cr25Als	OCr21Al₆	0Cr2₁Al₆Nb	0Cr27Al₇NO₂	Cr15Ni₆o	Cr2₀Ni₆o	Cr20Ni30
Principalele componente chimice%	Cr	12-15	23-26	19-22	21,0-23,0	26,5-27,8	15-18	20-23	20
	AL	4-6	4,5-6,5	5-7	5-7	6-7
	Fe	Echilibru	Echilibru	Echilibru	Echilibru	Echilibru	Echilibru		Echilibru
	Re	Suma corespunzătoare	Suma corespunzătoare	Suma corespunzătoare	Suma corespunzătoare	Suma corespunzătoare	Suma corespunzătoare	Suma corespunzătoare	Suma corespunzătoare
	lu					1,8-2,2
	Nb				0.5	0.5
	Ni						58-62	Echilibru	28-32
Temperatura maximă de funcționare a componentelor℃		950	1250	1250	1350	1400	1100	1150	1100
Densitatea /cm³		7.4	7.1	7.1	7.1	7.1	8.2	8.4	7.9
Rezistivitate Ωmm²/m		1,25±0,05	1,42±0,05	1,42±0,05	1,42±0,05	1,53±0,05	1,13±0,05	1,14±0,05	1,04±0,05
Coeficient de rezistență la temperatură × 10-51 ℃		15	5	5	5	-1	14	8.5
Punct de topire ℃		1450	1500	1500	1500	1520	1390	1400	1390
Rezistența la tracțiune MPa		588-735	637-784	637-784	637-784	686-784	637-784	637-784	637-784
Alungirea %		>14	>12	>12	>12	>12	>20	>20	>20
Reducerea suprafeței%		65-75	65-75	65-75	65-75	65-75	60-75	60-70	65-75
Numărul de coturi		>5	>5	>5	>5	>5
Duritate		200-260	200-260	200-260	200-260	200-260	130-150	130-150	130-150
Organizare		Ferite (F)	Ferite (F)	Ferite (F)	Ferite (F)	Ferite (F)	Austenitic (A)	Austenitic (A)	Austenitic (A)
Magnetismulululululul		Magnetismulululululul	Magnetismulululululul	Magnetismulululululul	Magnetismulululululul	Magnetismulululululul	Nemagnetice	Nemagnetice	Nemagnetice
